Kekasaran permukaan boleh diuji dengan kaedah sentuhan atau bukan sentuhan.

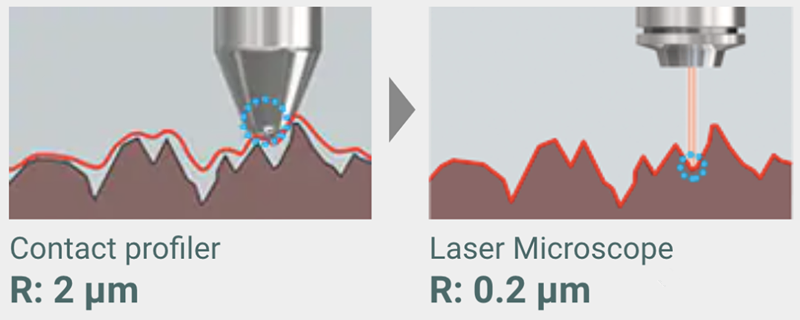

angka kaedah kenalan atau bukan hubungan
Hubungi profilometer
Hujung stilus menyentuh permukaan sampel secara terus .

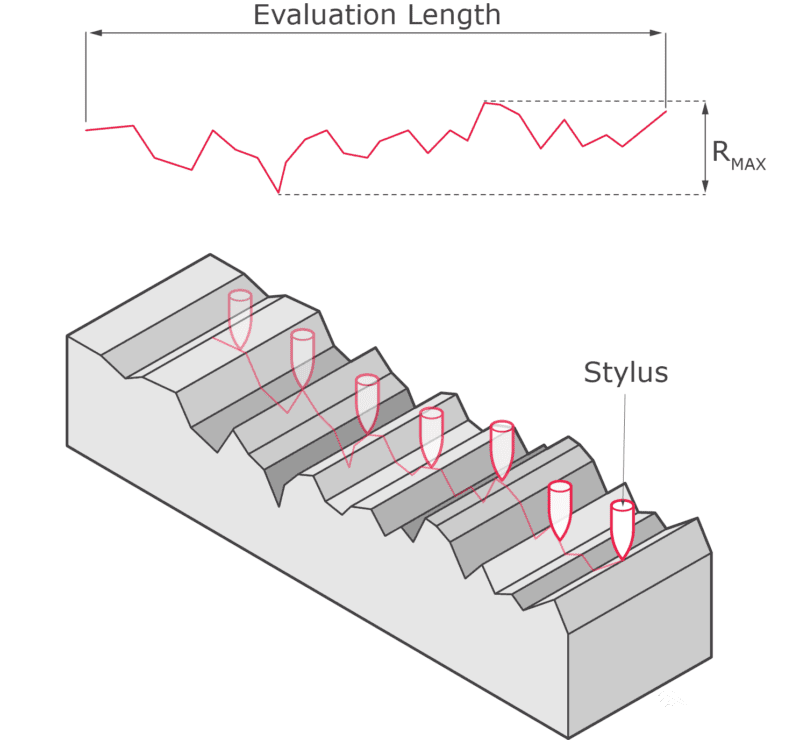

Stilus dipasang pada bahagian atas pengesan dan menjejaki permukaan sampel. Ia bergerak ke atas dan ke bawah untuk pengesanan elektronik.
Isyarat elektronik direkodkan selepas penguatan dan penukaran digital.
Untuk mengukur bentuk halus dan kekasaran dengan tepat menggunakan meter kekasaran permukaan sentuhan, tekanan sentuhan mestilah kecil dan jejari hujung stylus mestilah sekecil mungkin. Stilus diperbuat daripada nilam atau berlian. Jejari hujung biasanya kurang daripada 10 um. Bentuk stylus yang ideal ialah toroid dengan hujung sfera.
Jejari hujung: rtip=2um.5 um, 10um
Sudut kon: 60 darjah, 90 darjah
* Melainkan dinyatakan sebaliknya, sudut kon yang sesuai untuk alat pengukur am ialah 60 darjah .
Penguji kekasaran permukaan mudah alih

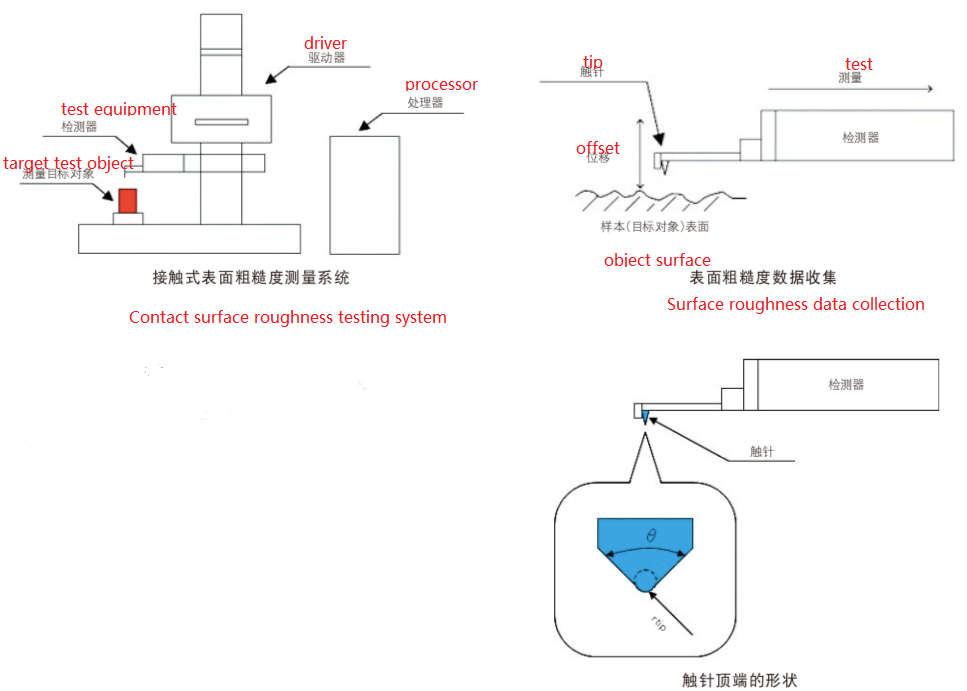

Prinsip kerja profilometer kenalan adalah untuk mengukur anjakan Z stylus berlian semasa ia bergerak merentasi permukaan bahagian yang dikilang. Apabila stylus bergerak di sepanjang permukaan produk, biasanya sehingga 25mm dalam julat, anjakan ini ditukar kepada nilai digital yang dipaparkan pada skrin profilometer. Selepas paparan, pereka bentuk atau pengilang produk kemudian menganalisis hasil pengukuran dan boleh mendapatkan pemahaman yang lebih mendalam tentang sifat produk. Gambar rajah pengesanan sentuhan kekasaran
Dalam instrumen sentuhan kekasaran, hujung stylus bersentuhan langsung dengan permukaan sampel. Hujung pengesan dilengkapi dengan stylus yang mengesan permukaan sampel. Pergerakan menegak stylus direkodkan oleh isyarat elektrik yang dikuatkan dan ditukar secara digital oleh sensor anjakan seperti LVDT.
Kelemahan pengukuran sentuhan
Kerana stylus boleh merosakkan permukaan produk apabila ia bersentuhan dengan permukaan semasa pengukuran, menyebabkan perubahan kekasaran permukaan. Ia juga lebih perlahan daripada teknologi bukan sentuhan, dan ukurannya dihadkan oleh jejari hujung stylus, jadi jika diterima pakai dalam proses pengeluaran berskala besar, ia mungkin melambatkan proses pemasangan. Di samping itu, teknologi hubungan mempunyai kesukaran untuk mengesan dan mengenal pasti titik ukuran halus, dan sampel perlu dipotong dan diproses untuk pemeriksaan.
2. Profilometer bukan kenalan
Profilometer bukan kenalan boleh diukur menggunakan pelbagai teknik, termasuk triangulasi laser, mikroskop confocal, dan holografi digital. Profilometer bukan kenalan yang paling biasa ialah profilometer optik, yang menggunakan cahaya dan bukannya probe fizikal.
Lubang jarum mempunyai diameter hanya beberapa puluh mikrometer, dan fungsinya adalah untuk memotong cahaya yang dipantulkan apabila ia tidak berada dalam fokus. Apabila "dalam fokus", cahaya pantulan kedua-dua sistem optik biasa dan sistem optik confocal laser memasuki elemen penerima cahaya. Apabila memerhatikan "tidak fokus", cahaya yang dipantulkan sistem optik biasa (cahaya tidak fokus) memasuki elemen penerima cahaya, tetapi cahaya yang dipantulkan sistem optik confocal laser (cahaya tidak fokus) terputus oleh lubang jarum. . Iaitu, cahaya yang dipantulkan memasuki elemen penerima cahaya hanya apabila ia berada dalam fokus, dan ini adalah asas untuk membentuk sistem optik confocal.
Dalam teknologi pengukuran optik, cahaya diarahkan ke permukaan produk. Dengan mendapatkan pantulan daripada cermin rujukan yang diletakkan dengan baik, kamera boleh mengesan permukaan dalam 3D.
Perbandingan ukuran sentuhan dan bukan sentuhan
Profilometer bukan sentuhan sangat dipercayai, mampu mengukur variasi permukaan dalam mikron, dan boleh mengira kekasaran permukaan dengan lebih cepat. Di samping itu, alat ukuran permukaan bukan sentuhan boleh mengukur kawasan yang lebih besar kerana ia tidak dihadkan oleh saiz hujung stylus.
